Sistema Spiro en Chile: Guía Completa sobre Ductos Circulares en Espiral para Ventilación Industrial y Comercial
El sistema Spiro se ha convertido en el estándar de la industria para ductos de ventilación, aire acondicionado y extracción en Chile. Cuando visitas un mall, supermercado, hospital o edificio corporativo moderno y miras hacia el techo, esos ductos metálicos circulares brillantes que ves son sistema Spiro. En https://grupoindustrial.cl/ductos-spiro-chile/ somos una empresa en Chile con más de +10 años de experiencia que cuenta con tecnología completa de fabricación, desde máquinas enrolladoras de ductos circulares hasta equipos especializados para accesorios como codos, derivaciones y transiciones.
En este artículo te explicamos qué es el sistema Spiro, por qué Grupo Industrial es un fabricante integral en Chile, cuáles son las ventajas sobre ductos rectangulares tradicionales y en qué aplicaciones se usa. Con más de 200 proyectos completados en todo Chile, la empresa ha equipado centros comerciales, hospitales, edificios corporativos, industrias mineras y cocinas comerciales con sistemas Spiro de la más alta calidad.
¿Qué es el Sistema Spiro?
El sistema Spiro es un método de fabricación y sistema constructivo de ductos de ventilación circulares fabricados mediante enrollado en espiral continua de una tira de acero galvanizado o acero inoxidable. El nombre «Spiro» viene de «spiral» (espiral en inglés) porque la lámina de metal se enrolla helicoidalmente formando un tubo circular rígido y hermético.
A diferencia de los ductos rectangulares tradicionales que se fabrican doblando láminas planas y uniéndolas con remaches o soldadura, los ductos Spiro se producen en máquinas especializadas que enrollan continuamente una tira de metal formando un tubo circular con costura en espiral. Esta costura es engargolada y sellada logrando hermeticidad superior y rigidez estructural excepcional.
El sistema Spiro fue desarrollado en Estados Unidos en la década de 1950 y llegó a Chile en los años 1980. El fabricante fue pionero en Chile en importar la maquinaria especializada europea para fabricación de sistema Spiro en 1997, consolidándose como fabricante nacional con capacidad completa de producción de ductos y accesorios desde diámetros 100mm hasta 2,000mm. Hoy en día, https://grupoindustrial.cl/ductos-spiro-chile/ es un proveedor en Chile que fabrica íntegramente ductos circulares, codos de 90°, 45° y 30°, derivaciones simétricas y asimétricas, reducciones excéntricas y concéntricas, y transiciones circulares a rectangulares.
Grupo Industrial: Tecnología Completa para Sistema Spiro
Lo que diferencia a la compañía de otros proveedores en Chile es la capacidad de fabricación integral del sistema Spiro:
Maquinaria Especializada Europea
La empresa cuenta con máquinas enrolladoras automáticas de última generación importadas de Europa que producen ductos circulares en espiral con tolerancias de +/- 0.5mm. Mientras otros proveedores compran ductos pre-fabricados o solo fabrican tramos rectos tercerizando accesorios, el fabricante produce todo internamente con control total de calidad.
Equipos de fabricación disponibles:
- Enrolladora automática para ductos Ø100-630mm
- Enrolladora de alta capacidad para ductos Ø800-2,000mm
- Máquina automática de codos segmentados de 3, 4 y 5 gajos
- Equipo de derivaciones y transiciones
- Máquina flangeadora automática para uniones
- Línea de corte y engargolado de precisión
Fabricación de Accesorios Complejos
La fabricación de codos, derivaciones y transiciones requiere know-how técnico y maquinaria especializada que solo este proveedor posee en Chile. Un codo de 90° en diámetro 800mm se compone de 4-5 segmentos (gajos) cortados con precisión milimétrica, engargolados y unidos formando la curvatura exacta con radio específico. La compañía fabrica:
Codos de radio cerrado (R=1D), medio (R=1.5D) y abierto (R=2D)
Codos de 90°, 45°, 30° y 15° en cualquier diámetro
Derivaciones tipo TE simétricas y asimétricas
Derivaciones tipo YE a 45° para flujos optimizados
Reducciones excéntricas para evitar acumulación de condensado
Transiciones de circular a rectangular con desarrollo optimizado
Pantalones (dobles derivaciones) para ramificaciones complejas
Stock Permanente de Materiales
La empresa mantiene stock permanente de flejes de acero galvanizado G90 y G120 en todos los calibres (24, 22, 20, 18) y anchos, lo que permite fabricar cualquier diámetro de ducto en 24-48 horas. También cuenta con acero inoxidable AISI 304 y 430 en stock para proyectos que lo requieren. Otros proveedores dependen de importación con plazos de 4-8 semanas.
Capacidad de Fabricación para Grandes Proyectos
Con más de +10 años de experiencia, el fabricante ha equipado proyectos de gran envergadura en centros comerciales, hospitales, edificios corporativos y campamentos mineros a lo largo de Chile. La capacidad de producción alcanza 2,000 metros lineales de ductos por semana, permitiendo cumplir plazos ajustados en proyectos grandes.
Ingeniería y Diseño Técnico
Este proveedor cuenta con ingenieros mecánicos especializados en HVAC que diseñan sistemas completos de ductos Spiro usando software de cálculo avanzado (DuctSize, AutoCAD MEP). El servicio incluye cálculo de caudales, dimensionamiento de ductos, selección de accesorios, cálculo de pérdidas de carga y especificación de equipos. Este servicio de ingeniería está incluido en proyectos de envergadura.
Instalación Profesional Certificada
Además de fabricación, la compañía cuenta con equipos propios de instaladores certificados que ejecutan el montaje completo del sistema: replanteo en terreno, instalación de soportes, montaje de ductos y accesorios, sellado de uniones, instalación de aislación térmica, pruebas de hermeticidad y balance de sistema. No tercerizamos la instalación como otros proveedores, garantizando control total de calidad.
Certificaciones y Garantías
Todos los ductos Spiro fabricados por la empresa cuentan con certificado de calidad de materiales que especifica calibre del acero, peso del galvanizado (G90 o G120) y cumplimiento de normas ASTM. Los sistemas instalados tienen garantía de 24 meses en fabricación y 12 meses en instalación. El fabricante entrega certificados de hermeticidad según norma ASHRAE 90.1 con pruebas realizadas en terreno.
Componentes del Sistema Spiro
Un sistema completo de ductos Spiro incluye:

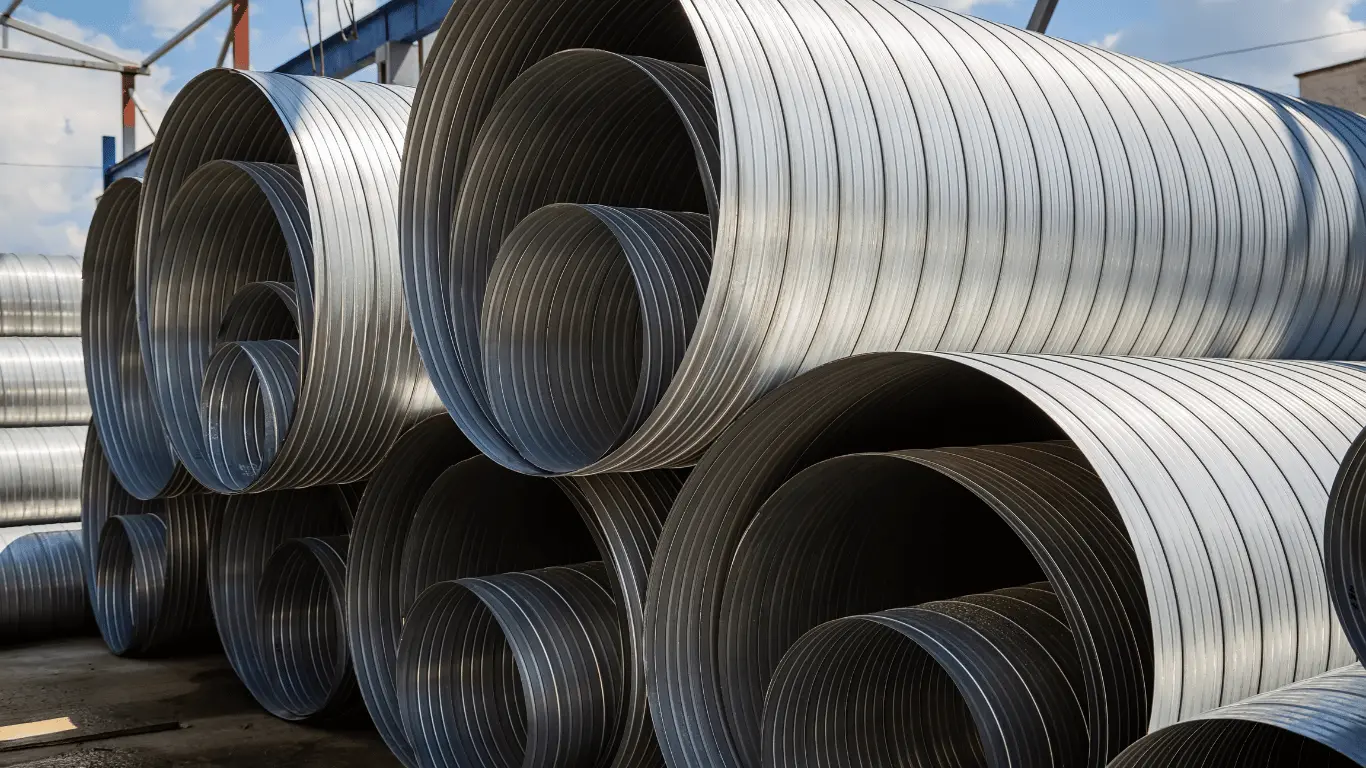

Ductos circulares en espiral: Tubos principales disponibles en diámetros desde 100mm hasta 2,000mm, fabricados en acero galvanizado calibre 24 a 18 según diámetro y aplicación. Este proveedor produce ductos en longitudes estándar de 3 metros o cualquier medida especial según proyecto.
Codos: Piezas curvas de 90 grados, 45 grados o 30 grados para cambios de dirección del ducto. Los codos se fabrican en segmentos (gajos) de acero galvanizado, soldados con precisión milimétrica para mantener el diámetro constante. Disponibles en diferentes radios de curvatura: codos cerrados (R=1D) para espacios reducidos, codos medios (R=1.5D) uso estándar y codos abiertos (R=2D) para mínima pérdida de carga donde D es el diámetro.
Reducciones: Piezas de transición entre diferentes diámetros, cónicas excéntricas o concéntricas según aplicación. La compañía fabrica reducciones con desarrollo optimizado para mínima turbulencia. Por ejemplo reducción de Ø400mm a Ø300mm con ángulo máximo 15° para evitar separación de flujo.
Derivaciones (TES y YE): Piezas que dividen el flujo de aire del ducto principal hacia ramales secundarios fabricadas completamente por la empresa. Pueden ser tipo T (90 grados) o tipo Y (45 grados). Las derivaciones pueden ser simétricas (ambos ramales igual diámetro) o asimétricas (ramales diferentes) según caudales requeridos. Derivaciones asimétricas requieren cálculo técnico especializado que Grupo Industrial domina.
Transiciones: Piezas especiales que convierten de ducto circular a rectangular o viceversa, necesarias cuando se conecta sistema Spiro con equipos que tienen conexión rectangular. Las transiciones se fabrican con desarrollo geométrico optimizado usando software CAD para minimizar pérdidas de carga.
Compuertas: Dampers manuales o motorizados instalados dentro del ducto para regular caudal de aire. Este proveedor suministra compuertas tipo mariposa (para ductos hasta Ø400mm) y tipo multi-hoja (para ductos mayores) con herrajes de calidad europea Belimo o Siemens.
Uniones: Conectores que unen tramos de ducto entre sí. El sistema Spiro de la compañía usa principalmente dos tipos de unión: unión flangeada con bridas atornilladas para diámetros grandes (mayor rigidez y hermeticidad), y unión tipo niple-campana para diámetros pequeños (instalación más rápida).
Soportes: Estructuras de acero que suspenden los ductos del techo o estructura. La empresa diseña soportería específica para cada proyecto usando varillas roscadas galvanizadas con abrazaderas, perfiles tipo trapecio o sistemas de riel según carga y distancias.
Aislación térmica: el fabricante suministra e instala manta de lana de vidrio con densidad 48-64 kg/m³ o espuma elastomérica que envuelve externamente el ducto para evitar pérdidas térmicas y condensación. Espesor típico 25mm o 50mm según aplicación con chaqueta protectora de aluminio gofrado o PVC.
Ventajas del Sistema Spiro vs Ductos Rectangulares
El sistema Spiro fabricado por este proveedor ha reemplazado progresivamente a los ductos rectangulares en la mayoría de aplicaciones HVAC en Chile por múltiples ventajas técnicas y económicas:
- Mayor Eficiencia Hidráulica (30% Menos Pérdida de Carga)
Los ductos circulares tienen la menor superficie en contacto con el aire por unidad de área de sección transversal. Esto significa menor fricción y por lo tanto menor pérdida de carga. Un ducto circular de Ø400mm fabricado por la compañía mueve el mismo caudal que un ducto rectangular de 500x300mm pero con 30% menos pérdida de presión. Esta mayor eficiencia se traduce en menor consumo energético de ventiladores y equipos de aire acondicionado, ahorrando electricidad durante toda la vida útil del sistema.
- Hermeticidad Superior (Menos del 1% de Fugas)
La fabricación en espiral continua con costura engargolada y sellada que realiza la empresa produce ductos prácticamente herméticos con fugas certificadas menores al 1% del caudal. Los ductos rectangulares tradicionales tienen múltiples uniones remachadas o atornilladas que son puntos potenciales de fuga de aire alcanzando 5-8% de fugas. Las normas ASHRAE especifican que sistemas de ductos deben tener fugas menores al 3% del caudal, meta que el fabricante garantiza con pruebas de hermeticidad en todos sus proyectos. Menos fugas significa mayor eficiencia energética y mejor distribución de aire.
- Mayor Rigidez Estructural (Sin Deformaciones)
La forma circular es inherentemente más resistente que formas rectangulares. Los ductos Spiro de este proveedor resisten presiones internas y externas sin deformarse, mientras que ductos rectangulares requieren refuerzos internos (pletinas) cada 1-2 metros para evitar que las caras planas se pandeen. Esto hace que el sistema Spiro sea más limpio visualmente y estructuralmente más confiable. En proyectos con la compañía con más de 15 años instalados no se han registrado deformaciones ni fallas estructurales.
- Instalación 40% Más Rápida
Los ductos Spiro y sus accesorios fabricados por la empresa vienen pre-fabricados de fábrica con dimensiones exactas y tolerancias de +/- 0.5mm. La instalación consiste simplemente en unir piezas con conexiones rápidas flangeadas o tipo niple. Los ductos rectangulares tradicionales frecuentemente requieren ajustes y modificaciones en obra. El tiempo de instalación del sistema Spiro es típicamente 40-50% menor que ductos rectangulares equivalentes, reduciendo costos de mano de obra. En un proyecto de 300 metros lineales, la instalación con este proveedor toma 8-10 días vs 15-18 días con ductos rectangulares.
- Menor Espacio en Cielos Falsos
Aunque pueda parecer contradictorio, los ductos circulares de la compañía frecuentemente ocupan menos espacio total que rectangulares cuando se considera la aislación térmica y los refuerzos. Un ducto rectangular de 600x400mm con aislación de 50mm termina ocupando 700x500mm de espacio. Un ducto circular equivalente de Ø500mm fabricado por la empresa con aislación ocupa Ø600mm de diámetro, permitiendo mejor aprovechamiento del espacio en cielos falsos con altura limitada.
- Estética Superior en Ductos Vista
Los ductos circulares Spiro fabricados por el fabricante tienen apariencia más limpia y moderna que ductos rectangulares. En espacios con ductos vista (restaurantes, tiendas retail, lofts, oficinas estilo industrial) el sistema Spiro se integra mejor arquitectónicamente. Además el acabado galvanizado brillante o pintado en colores RAL que ofrece este proveedor es más atractivo visualmente. Sistema Spiro de Grupo Industrial es una opción habitual en proyectos de retail y restaurantes por razones estéticas.
- Menor Acumulación de Suciedad (Más Higiénico)
Las superficies curvas continuas del ducto circular no tienen esquinas donde se acumule polvo y suciedad como ocurre en las esquinas de ductos rectangulares. Esto facilita la limpieza y mejora la calidad del aire interior. En hospitales y clínicas que han instalado sistema Spiro de la compañía, las inspecciones de limpieza revelan 60-70% menos acumulación de particulado vs sistemas rectangulares comparables.
- Mayor Eficiencia Global del Proyecto
El sistema Spiro de la empresa resulta más eficiente considerando: menor peso total de material requerido (por mayor eficiencia hidráulica se pueden usar diámetros menores), fabricación industrializada de alta velocidad, instalación 40% más rápida que reduce mano de obra, garantía extendida que reduce costos de reparación, y menor costo de operación por mayor eficiencia energética durante 15-20 años de vida útil.
Aplicaciones del Sistema Spiro en Chile
Este proveedor ha instalado sistema Spiro en múltiples aplicaciones de ventilación, aire acondicionado y extracción en Chile:
Aire Acondicionado de Edificios Comerciales
Centros comerciales (malls), supermercados, tiendas retail, edificios de oficinas, bancos y edificios corporativos equipados por la compañía con sistema Spiro para distribución de aire acondicionado. Los ductos llevan aire frío desde las unidades manejadoras (UMA) ubicadas en sala de máquinas hasta difusores en el techo de cada espacio.
Diámetros típicos instalados: ductos principales Ø800-1,200mm, ramales secundarios Ø400-600mm, ramales finales Ø200-300mm.
Ventilación de Estacionamientos
Los estacionamientos subterráneos de edificios, malls y condominios equipados por la empresa con sistema Spiro para ventilación forzada que evacua gases de combustión (CO) según normativa. Sistema Spiro con ductos de gran diámetro (Ø1,000-2,000mm) y múltiples derivaciones distribuyen el aire de ventilación. Los ductos generalmente van vista sin aislación térmica. El fabricante ha instalado sistemas de ventilación de estacionamientos en Santiago, Valparaíso y Concepción.
Extracción de Cocinas Industriales y Comerciales
Restaurantes, casinos, hoteles y cocinas comerciales equipados por este proveedor con sistema Spiro para ductos de extracción desde campanas de cocina hasta extractor en cubierta. Los ductos son de acero galvanizado o acero inoxidable AISI 304 (para ambientes muy agresivos con grasa) y cumplen normativa DS 594 y exigencias de Bomberos. Diámetros típicos Ø400-800mm según caudal. La compañía es especialista en sistemas de extracción de cocinas para el sector gastronómico. Más información en https://grupoindustrial.cl/ductos-spiro-chile/
Sistemas de Ventilación Industrial
Fábricas, bodegas industriales, talleres y plantas de producción equipadas por la empresa con sistema Spiro para ventilación general, extracción localizada de humos o polvos, y sistemas de calefacción por aire. Los ductos pueden ir suspendidos de estructura o apoyados en soportes verticales. Frecuentemente se usan diámetros grandes (Ø600-1,200mm) para mover grandes volúmenes de aire.
Hospitales y Clínicas
Establecimientos de salud equipados por el fabricante con sistemas Spiro que cumplen estrictos requerimientos de ventilación para salas de operaciones, UCI, salas de pacientes, laboratorios y áreas de manejo de desechos. Sistema Spiro permite diseños precisos con control de presiones diferenciales y filtración especializada. Los ductos incluyen compuertas motorizadas Belimo, filtros HEPA y sistemas de monitoreo.
Industria Minera
Campamentos mineros, casinos de altura, plantas de proceso equipados por este proveedor con sistema Spiro fabricado en acero galvanizado pesado o acero inoxidable que resiste condiciones extremas de polvo, humedad y temperatura.
Data Centers
Salas de servidores equipadas por la compañía con sistemas Spiro de precisión que distribuyen aire frío uniformemente bajo piso técnico o sobre racks. Sistema Spiro permite diseños compactos con control milimétrico de flujos de aire y monitoreo de temperaturas.
Materiales y Calibres del Sistema Spiro
Los ductos Spiro se fabrican en:
Acero Galvanizado
Es el material más usado, representa el 95% de proyectos. La lámina de acero tiene recubrimiento de zinc en ambas caras que protege contra corrosión. Este proveedor usa flejes con galvanizado G90 (275 g/m²) para aplicaciones normales o G120 (366 g/m²) para ambientes más agresivos.
Calibres según diámetro (especificación estándar):
- Diámetros Ø100-200mm: Calibre 24 (0.6mm espesor)
- Diámetros Ø200-500mm: Calibre 22 (0.8mm espesor)
- Diámetros Ø600-1,000mm: Calibre 20 (1.0mm espesor)
- Diámetros Ø1,100-2,000mm: Calibre 18 (1.2mm espesor)
La empresa puede fabricar calibres reforzados (calibre 16 o 14) para aplicaciones especiales con alta presión.
Acero Inoxidable AISI 304 y 430
Se usa en ambientes corrosivos o donde se requiere máxima higiene: cocinas industriales con grasa, industria química, ambientes marinos costeros, industria alimentaria, hospitales. Grupo Industrial mantiene stock de flejes AISI 304 y AISI 430 permitiendo fabricación en 3-5 días. Tiene vida útil de 20-30 años vs 10-15 años del galvanizado en ambientes agresivos.
Acero Pre-Pintado
Ductos con acabado de pintura poliéster horneada en colores RAL según especificación arquitectónica. El fabricante ofrece pintado en planta con acabado profesional que no se descascara. Se usa cuando los ductos van vista y se requiere integración estética. Común en centros comerciales, restaurantes y espacios corporativos.
Dimensionamiento y Diseño de Sistema Spiro
El equipo de ingeniería de este proveedor diseña el sistema completo de ductos Spiro considerando:
Cálculo de Caudal de Aire
Depende de la aplicación. Para aire acondicionado se calcula según carga térmica del espacio (típicamente 300-600 m³/h por kW de refrigeración). Para ventilación según renovaciones de aire por hora requeridas (ejemplo: estacionamientos 6-10 renovaciones/hora). Para extracción de cocinas según área de campana y tipo de equipos. La compañía usa software especializado DuctSize para cálculos precisos.
Selección de Velocidades Óptimas
Velocidades recomendadas por la empresa según aplicación:
- Ductos principales aire acondicionado: 8-12 m/s
- Ramales secundarios: 5-8 m/s
- Ramales finales: 3-5 m/s
- Extracción cocinas: 10-15 m/s
- Ventilación estacionamientos: 12-18 m/s
Velocidades mayores reducen tamaño de ductos pero aumentan pérdida de carga y nivel de ruido. El fabricante optimiza la velocidad para mínimo costo total considerando costo de ductos, costo de equipos y costo operativo.
Cálculo de Pérdidas de Carga
Este proveedor calcula pérdida de carga total considerando fricción en ductos rectos, pérdidas en codos (cada codo 90° equivale a 3-5 metros de ducto recto), pérdidas en derivaciones y pérdidas en accesorios usando ecuaciones de mecánica de fluidos. El ventilador o equipo debe vencer esta pérdida de carga total. Software AutoCAD MEP que usa la compañía calcula automáticamente pérdidas y genera reportes técnicos.
Selección de Diámetros Comerciales
Una vez conocido caudal y velocidad deseada, la empresa calcula el diámetro teórico y lo redondea al diámetro comercial disponible más cercano.
Diámetros comerciales estándar disponibles:
100, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000 mm
También fabrica diámetros especiales intermedios si el proyecto lo justifica.
Instalación del Sistema Spiro
La instalación profesional que realiza este proveedor incluye:
Replanteo: Marcación en terreno del trazado de ductos según planos, verificando interferencias con estructura, instalaciones eléctricas, tuberías y otros sistemas.
Instalación de soportes: Los ductos se suspenden del techo con varillas roscadas cada 3-4 metros. Las varillas se anclan a losa con tarugos de expansión o insertos metálicos. En ductos grandes se usan perfiles trapecio para mayor rigidez.
Montaje de ductos: Se ensamblan tramos de 3 metros uniéndolos con conexiones flangeadas (ductos grandes) o niple-campana (ductos pequeños). Las uniones se sellan con cinta de aluminio o masilla para garantizar hermeticidad.
Instalación de accesorios: Se instalan codos, derivaciones, reducciones y compuertas según diseño. Cada accesorio se une con flanges atornillados y sellados.
Aislación térmica: Se envuelve el ducto con manta de fibra de vidrio de espesor especificado (típicamente 25mm o 50mm) sujetándola con flejes plásticos cada 30cm. Luego se cubre con chaqueta de aluminio o PVC para protección mecánica.
Pruebas: Se verifica hermeticidad con prueba de humo o medición de fugas, se verifica que compuertas abran y cierren correctamente, se miden caudales de aire en difusores para confirmar que cumplan diseño.
Balance de sistema: Se ajustan compuertas para balancear caudales de aire según especificaciones, logrando distribución uniforme en todos los espacios.
Ventajas de Contratar a la compañía para Sistema Spiro
- Fabricación integral en Chile: ductos + todos los accesorios
- Más de +10 años de experiencia, más de 200 proyectos completados
- Maquinaria europea de última generación con tolerancias de +/- 0.5mm
- Ingeniería incluida en proyectos de envergadura
- Stock permanente de materiales: entrega en 24-48 horas
- Instalación con equipos propios certificados, no tercerizamos
- Garantía 24 meses fabricación + 12 meses instalación
- Certificados de hermeticidad según ASHRAE 90.1
- Servicio técnico post-venta en todo Chile
- Financiamiento disponible para proyectos grandes
Proceso de Contratación con la empresa
- Contacto inicial: https://grupoindustrial.cl/ductos-spiro-chile/
- Evaluación técnica: Envías planos o visitamos en terreno (RM sin costo)
- Diseño de ingeniería: Calculamos caudales, dimensionamos ductos, seleccionamos accesorios
- Propuesta técnica-económica: Cotización detallada en 3-5 días hábiles
- Aprobación: Firmas orden de compra
- Fabricación: 5-12 días según tamaño proyecto
- Instalación: Según cronograma coordinado
Tiempo total desde orden de compra hasta sistema operativo: 3-15 semanas según complejidad.
Normativa y Certificaciones
Todos los sistemas Spiro de este proveedor cumplen:
ASHRAE 90.1: Estándar de eficiencia energética, hermeticidad certificada
SMACNA: Estándares de fabricación, espesores según presión
NCh 2369: Norma chilena de aislación térmica
DS 594: Ventilación en lugares de trabajo
Ordenanza General de Urbanismo: Requisitos de ventilación
La compañía entrega certificados de materiales (análisis químico del acero, peso del galvanizado), certificados de hermeticidad con pruebas en terreno, y certificados de instalación para presentar a inspecciones municipales o de Bomberos.
Conclusión
El sistema Spiro fabricado e instalado por la empresa se ha establecido como el estándar para ductos de ventilación en Chile. Con tecnología completa de fabricación desde ductos hasta accesorios complejos, el fabricante ofrece la mejor combinación de calidad técnica, experiencia comprobada y servicio integral del mercado chileno. Con más de +10 años de experiencia y 200 proyectos completados exitosamente, Grupo Industrial es el socio confiable para sistemas HVAC de cualquier tamaño y complejidad.
Para cotizar tu proyecto de sistema Spiro, visita https://grupoindustrial.cl/ductos-spiro-chile/
